微流控芯片的制作技術(二)

點擊量:452 日期:2023-08-28 編輯:硅時代

(2)熱壓法

熱壓法(hot embossing)是一種應用較廣泛的快速?gòu)?fù)制電泳微通道的芯片制作技術,適用于PMMA與PC等熱塑性聚合物材料。熱壓法的模具可以是直徑在50 μm以下的金屬絲或是刻蝕有凸突的微通道骨片陽膜,如鎳基陽模、單晶硅陽模、玻璃陽模、微機械加工的金屬陽模。 此法可大批量復制,設備簡單,操作簡便,但所用材料有限。

(3)模塑法

用光刻和刻蝕的方法先制出陽模(所需通道部分突起),澆注液態的高分子材料,然后將固化后的高分子材料與陽模剝離,得到具有微通道芯片的這種制備微芯片的方法稱為模塑法。模塑法的關鍵在于模具和高分子材料的選擇,理想的材料應相互之間粘附力小,易于脫模。

微通道的陽膜可由硅材料、玻璃、環氧基SU-8負光膠和PDMS等制造。硅或玻璃陽膜可采用標準刻蝕技術。PDMS模具可通過直接澆注于由硅材料、玻璃等材料制的母模上制得。

澆注用的高分子材料應具有低粘度,低固化溫度。在重力作用下,可充滿模子上的微通道和凹槽等處。可用的材料有兩類:固化型聚合物和溶劑揮發型聚合物。

雖然模塑法受限于高分子材料,但該法簡便易行,芯片可大批量復制,且不需要昂貴的設備,是一個可以制作廉價分析芯片的方法。

(4)注塑法

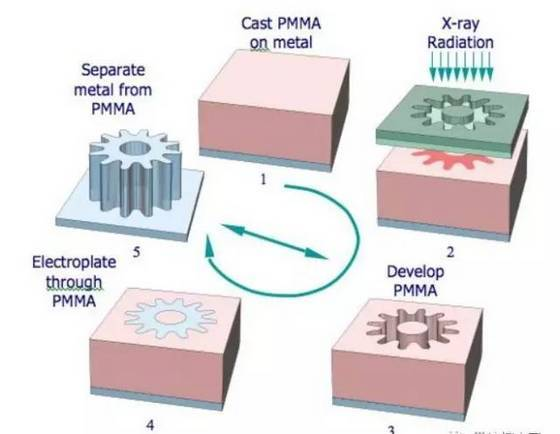

注塑法的工藝是通過光刻和刻蝕技術在硅片上刻蝕出電泳芯片陰模,用此陰模進行24h左右的電鑄,得到0.5 cm厚的鎳合金模,再將鎳合金模加厚,精心加工制成金屬注塑模具,將此模具安裝在注塑機上批量生產聚合物微流控芯片基片。

在注塑法制作過程中,模具制作復雜,技術要求高,周期長,是整個工藝過程中的關鍵步驟。一個好的模具可生產30 ~ 50萬張聚合物芯片,重復性好,生產周期短,成本低廉,適宜于已成型的芯片生產。
