本文將詳細(xì)介紹目前三種常見(jiàn)的CVD技術(shù)——低壓化學(xué)氣相沉積（LPCVD）、等離子體增強(qiáng)化學(xué)氣相沉積（PECVD）以及高密度等離子體化學(xué)氣相沉積（HDP-CVD），探索它們的原理、特點(diǎn)及應(yīng)用。

一、CVD技術(shù)基礎(chǔ)

     CVD是一種傳統(tǒng)的薄膜制備技術(shù)，它利用氣態(tài)前驅(qū)體在原子、分子間發(fā)生化學(xué)反應(yīng)，使前驅(qū)體中的某些成分分解，進(jìn)而在襯底上形成薄膜。這一過(guò)程的關(guān)鍵在于：化學(xué)反應(yīng)或熱分解產(chǎn)生化學(xué)變化；膜中所有材料均源自外部的源；反應(yīng)物必須以氣相形式參與反應(yīng)。

1.LPCVD

     LPCVD，即低壓化學(xué)氣相沉積，是在真空或低壓環(huán)境下進(jìn)行的一種CVD工藝。它將反應(yīng)氣體注入反應(yīng)室，通過(guò)高溫使氣體分解或反應(yīng)，形成固態(tài)薄膜沉積在襯底表面。低壓環(huán)境減少了氣體碰撞和湍流，從而提高了薄膜的均勻性和質(zhì)量。

工藝溫度：通常在500~900°C之間，屬于高溫工藝。

氣壓范圍：0.1~10 Torr的低壓環(huán)境，有助于減少氣體分子的碰撞，提高薄膜質(zhì)量。

薄膜質(zhì)量：LPCVD沉積的薄膜質(zhì)量高、均勻性好、致密性佳，缺陷少。

沉積速率：相對(duì)較低，但確保了薄膜的高質(zhì)量。

均勻性：非常適合大尺寸襯底，沉積均勻。

優(yōu)缺點(diǎn)：沉積的薄膜非常均勻且致密，適用于大尺寸襯底和批量生產(chǎn)，成本較低。但工藝溫度高，不適合熱敏感材料；沉積速率較慢，影響產(chǎn)量。

2.PECVD

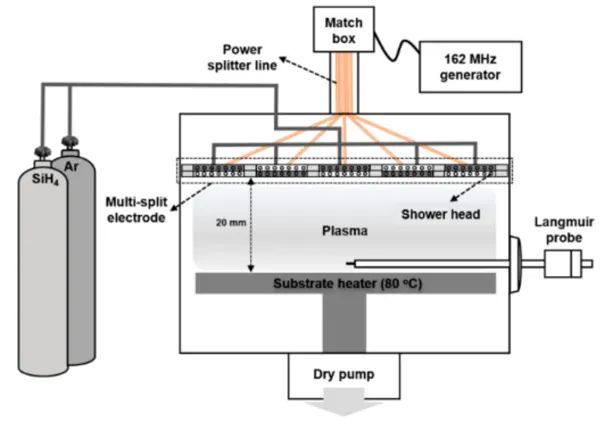

     PECVD利用等離子體在較低溫度下激活氣相反應(yīng)，通過(guò)電離和分解反應(yīng)氣體中的分子，在襯底表面沉積薄膜。等離子體的能量能夠大幅降低反應(yīng)所需的溫度，拓寬了應(yīng)用范圍，可制備各種金屬膜、無(wú)機(jī)膜和有機(jī)膜。

工藝溫度：通常在200~400°C之間，顯著降低了工藝溫度。

氣壓范圍：通常為幾百mTorr到幾Torr，適中。

薄膜質(zhì)量：盡管均勻性好，但等離子體可能引入缺陷，導(dǎo)致薄膜密度和質(zhì)量略遜于LPCVD。

沉積速率：速率較高，提高了生產(chǎn)效率。

均勻性：在大尺寸襯底上均勻性稍遜于LPCVD，但仍可接受。

優(yōu)缺點(diǎn)：可在較低溫度下沉積薄膜，適用于熱敏感材料；沉積速度快，適合高效生產(chǎn)；工藝靈活，可通過(guò)調(diào)節(jié)等離子體參數(shù)控制薄膜特性。但等離子體可能引入薄膜缺陷，如針孔或不均勻性；與LPCVD相比，薄膜密度和質(zhì)量稍差。

3.HDP-CVD

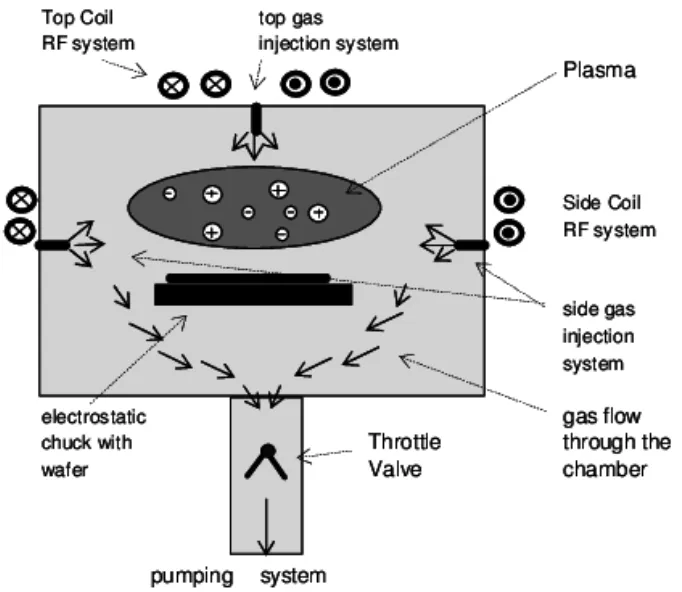

     HDP-CVD，即高密度等離子體化學(xué)氣相沉積，是一種特殊的PECVD技術(shù)。它能夠在較低的沉積溫度下產(chǎn)生比傳統(tǒng)PECVD設(shè)備更高的等離子體密度和質(zhì)量。此外，HDP-CVD提供了幾乎獨(dú)立的離子通量和能量控制，提高了溝槽或孔填充能力，特別適用于高要求的薄膜沉積，如抗反射涂層、低介電常數(shù)材料沉積等。

工藝溫度：室溫到300°C之間，工藝溫度非常低。

氣壓范圍：1到100 mTorr之間，比PECVD更低，有助于進(jìn)一步提高薄膜質(zhì)量。

薄膜質(zhì)量：等離子體密度高，薄膜質(zhì)量較高，均勻性好。

沉積速率：介于LPCVD和PECVD之間，略高于LPCVD，但仍保持較高的薄膜質(zhì)量。

均勻性：由于高密度等離子體，薄膜均勻性極好，特別適用于復(fù)雜形狀的襯底表面。

優(yōu)缺點(diǎn)：能夠在更低溫度下沉積高質(zhì)量薄膜，非常適合熱敏感材料；薄膜的均勻性、密度和表面光滑度優(yōu)異；更高的等離子體密度可提高沉積的均勻性和薄膜特性。但設(shè)備復(fù)雜，成本較高；沉積速度相對(duì)較慢，且較高的等離子體能量可能引入少量損傷。

二、三種技術(shù)對(duì)比

     LPCVD、PECVD和HDP-CVD在材料沉積、設(shè)備要求、工藝條件等方面存在顯著差異。LPCVD以其高溫下的高質(zhì)量薄膜和均勻性著稱，但不適用于熱敏感材料；PECVD則以其低溫、高效和靈活性見(jiàn)長(zhǎng)，但薄膜質(zhì)量稍遜；HDP-CVD結(jié)合了低溫和高質(zhì)量薄膜的優(yōu)點(diǎn)，特別適用于復(fù)雜結(jié)構(gòu)的薄膜沉積，但成本較高。

     隨著半導(dǎo)體技術(shù)的不斷發(fā)展，對(duì)薄膜材料的要求將越來(lái)越高。LPCVD、PECVD和HDP-CVD將在各自的領(lǐng)域內(nèi)繼續(xù)發(fā)揮重要作用，同時(shí)，它們之間的交叉融合也將成為研究熱點(diǎn)。例如，通過(guò)優(yōu)化等離子體參數(shù)和反應(yīng)條件，進(jìn)一步提高PECVD和HDP-CVD的薄膜質(zhì)量；或者開(kāi)發(fā)新型的前驅(qū)體和反應(yīng)機(jī)制，拓寬LPCVD的應(yīng)用范圍。
